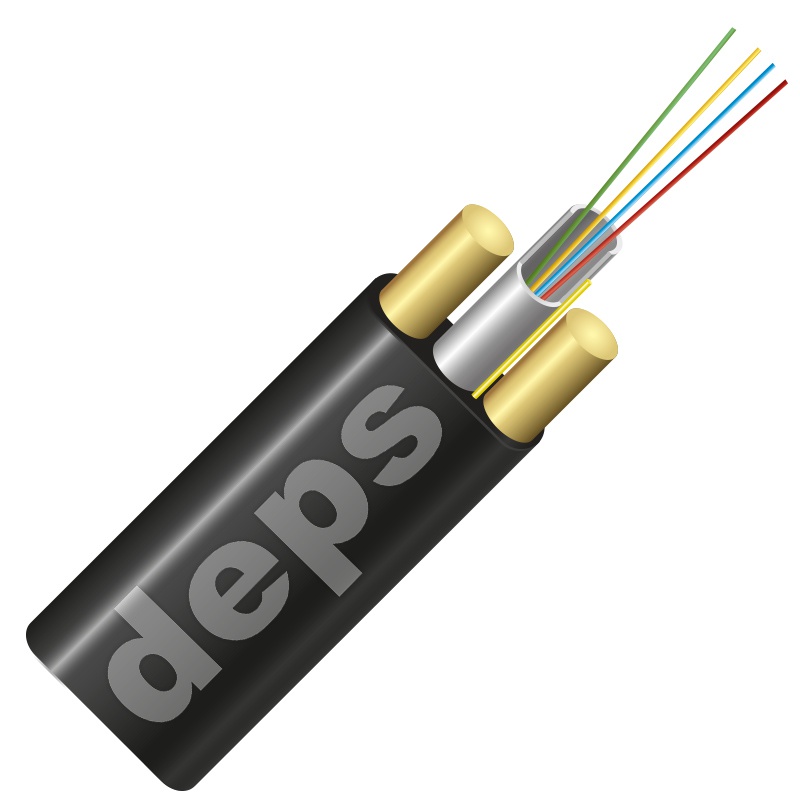

Оптичний кабель FinMark UTxxx-SM-21
Оптичний кабель FinMark UTxxx-SM-21
- Тип кабелю UT
- Конструкція Діелектричний, Самонесучий
- Застосування Підвісний
Волоконність оптичного кабелю
Оберіть модифікації, які вас цікавлять.
Потрібна консультація?
Залиште заявку і ми зв'яжемось з Вами найближчим часом!
Опис
Призначення:
Кабель UTxxx-SM-21 призначений для зовнішнього застосування шляхом підвісу на опорах ліній зв’язку, міського електротранспорту, між будинками та іншими об’єктами. Оптичний кабель виготовлений тільки з діелектричних матеріалів, що дозволяє підвішувати кабель на опорах контактної мережі електротранспорту або ліній електропередачі при потенціалі електричного поля в точці підвісу до 12 кВ.
Конструкція:

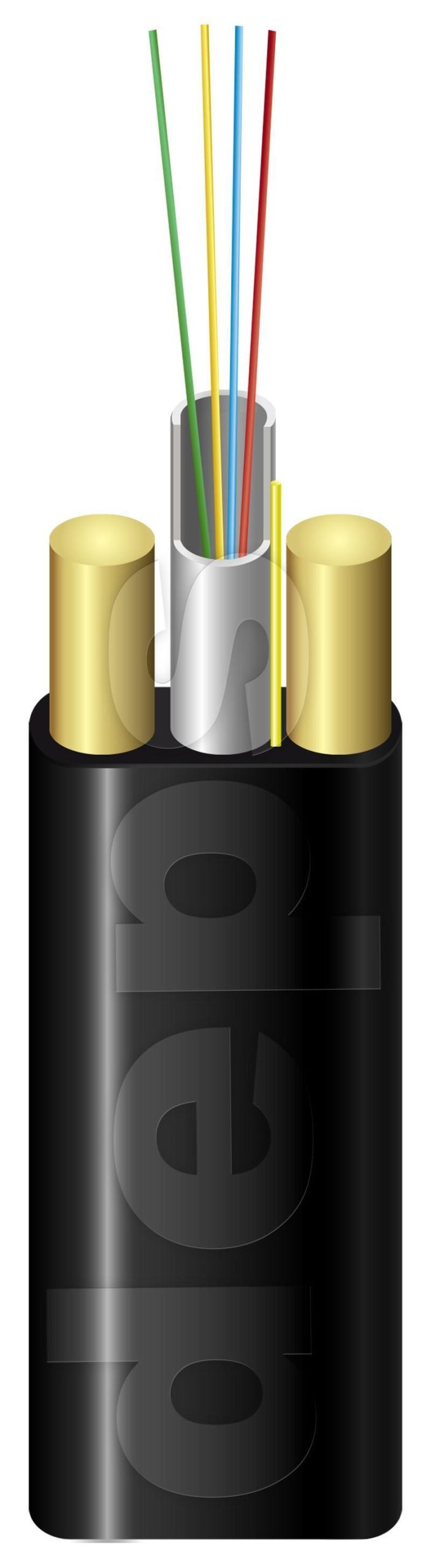

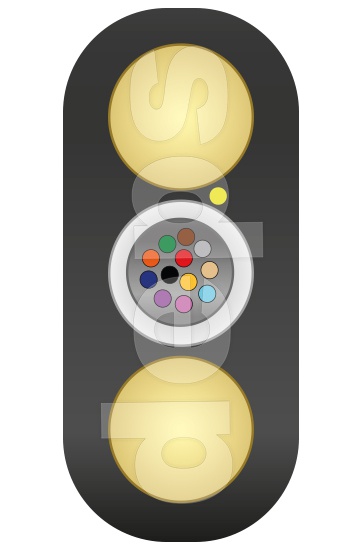

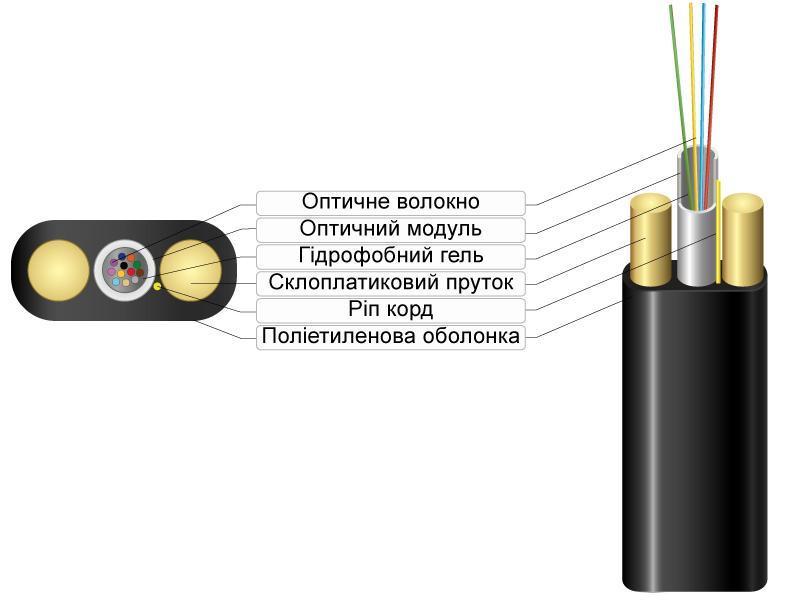

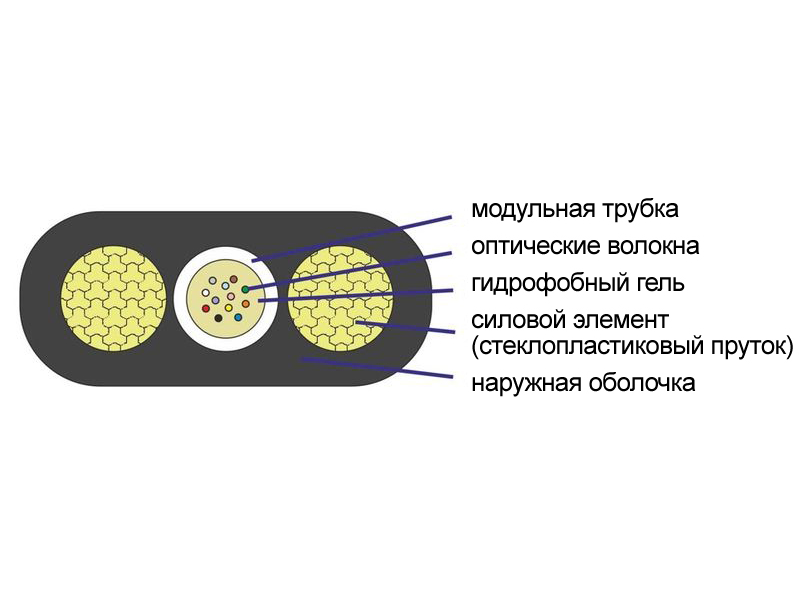

Повністю діелектричний оптичний кабель з центральним оптичним модулем, в якому може розташовуватися до 24 волокон. Два несучих силових елементи діаметром від 1,5 мм до 2,6 мм забезпечують необхідну стійкість до розтягуючих зусиль. Склопрутки розташовані симетрично щодо оптичного модуля, і тому кабель має плоску форму. Оболонка виготовлена з УФ-стабілізованого поліетилену високої щільності. Компактні розміри, невелика вага і відсутність будь-яких електричних впливів робить цей кабель відмінним рішенням для ділянок «останньої милі».
Кабель випускається в трьох модифікаціях, розрахованих на різне максимальне розтягуюче навантаження: 1 кН, 1,5 кН і 2,7 кН.
Для кріплення кабелів рекомендується застосовувати анкерні зажими Crosver ASF-SS для кабелю 1 кН, а для кабелів 1,5 кН і 2,7 кН зажими Crosver PA-37 або Клин Н4.
Характеристики
| 1 кН | 1,5 кН | 2,7 кН | |||||
| Кількість волокон, шт. | 2/4 | 8/12 | 2/4/8/12 | 16/24 | 2/4/8/12 | 16/24 | |
| Діаметр склопластикових прутків, мм | 1,5 | 1,5 | 2,0 | 2,0 | 2,6 | 2,6 | |
| Товщина зовнішньої оболонки, мм * | 0,9 | 0,9 | 0,8 | 0,8 | 0,8 | 0,8 | |
| Ширина x висота кабелю, мм * | 6,4 × 3,4 | 6,6 × 3,6 | 7,6 × 3,6 | 8,4 × 4,4 | 8,8 × 4,2 | 9,6 × 4,4 | |
| Маса кабелю, кг/км ** | 23 | 26 | 33 | 42 | 46 | 53 | |
| Максимальне навантаження при розтягуванні, Н | 1000 | 1 500 | 2700 | ||||
| Максимальне навантаження при стисненні, Н/100 мм | 1000 | 1000 | 1000 | ||||
| Мінімальний радіус вигину, постійний/динамічний, мм | 70/140 | 75/150 | 80/160 | ||||
| Рекомендована максимальна довжина прольоту, м | 50 … 70 | 60 … 80 | 70 … 100 | ||||
| Допустимі температури, °C | роботи | – 30 – +60 | |||||
| зберігання | – 40 – +60 | ||||||
| інсталяції | – 10 – +60 | ||||||
(*) – допустиме відхилення +/- 0.2 мм (**) – усереднено
